Hướng dẫn lắp đặt bộ cấp nguồn ENCR-10

Hộp bảo vệ ENCR-10 (Enclosure) là lớp vỏ chuyên dụng dành cho CoreStation. Hộp cung cấp pin dự phòng, công tắc chống cạy phá (tamper switch), bo mạch phân phối nguồn 8 kênh và LED hiển thị trạng thái nguồn, đảm bảo CoreStation hoạt động với hiệu suất tối ưu.

1. Hướng dẫn an toàn

Vui lòng đọc kỹ hướng dẫn an toàn này trước khi sử dụng sản phẩm để tránh gây thương tích cho bản thân, người khác cũng như ngăn ngừa thiệt hại về tài sản.

Thuật ngữ “sản phẩm” trong tài liệu này đề cập đến chính sản phẩm và bất kỳ phụ kiện nào đi kèm.

Thông tin tuân thủ

⚠️ Cảnh báo (Warning): Được sử dụng để chỉ ra các thông tin cảnh báo có thể dẫn đến thương tích nghiêm trọng hoặc tử vong nếu vi phạm trong quá trình sử dụng sản phẩm.

🛑 Thận trọng (Caution): Được sử dụng để chỉ ra các thông tin lưu ý có thể dẫn đến thương tích nhẹ hoặc làm hỏng sản phẩm nếu vi phạm trong quá trình sử dụng sản phẩm.

ℹ️ Thông tin (Info) / Ghi chú (Note): Được sử dụng để cung cấp các ghi chú hoặc thông tin bổ sung trong quá trình sử dụng sản phẩm.

⚠️ Cảnh báo

Lắp đặt

• Đặc biệt cẩn trọng tránh đấu sai dây khi sử dụng nguồn điện công suất lớn. Việc đấu sai dây có thể gây hỏa hoạn nghiêm trọng, điện giật hoặc làm hỏng sản phẩm.
• Không tự ý lắp đặt hoặc sửa chữa sản phẩm. Hành vi này có thể gây hỏa hoạn, điện giật hoặc thương tích. Sẽ không có dịch vụ sửa chữa miễn phí nào được áp dụng nếu sản phẩm bị hỏng do người dùng tự ý lắp đặt hoặc sửa chữa.
• Không lắp đặt sản phẩm ở những nơi tiếp xúc trực tiếp với ánh nắng mặt trời, ẩm ướt, bụi bẩn, bồ hóng hoặc nơi có thể rò rỉ khí ga. Có thể gây hỏa hoạn hoặc điện giật.
• Khi lắp đặt sản phẩm ngoài trời, hãy đảm bảo lắp đặt ở khu vực có bóng râm và thông gió tốt. Không sử dụng hộp bảo vệ kín hoàn toàn khi lắp đặt ngoài trời. Nhiệt độ bên trong hộp có thể tăng cao do ánh nắng mặt trời chiếu trực tiếp, gây hỏa hoạn, điện giật hoặc hỏng hóc sản phẩm.
• Không lắp đặt sản phẩm ở những nơi phát sinh nhiệt, chẳng hạn như gần lò sưởi. Có thể gây hỏa hoạn hoặc điện giật do quá nhiệt.
• Không lắp đặt ở những nơi ẩm thấp. Có thể gây điện giật hoặc hỏng sản phẩm do ẩm ướt.
• Không lắp đặt ở những nơi có nhiễu điện từ. Có thể gây điện giật hoặc làm hỏng sản phẩm.

Sử dụng

• Không để các chất lỏng như nước, đồ uống hoặc hóa chất lọt vào bên trong sản phẩm. Có thể gây hỏa hoạn, điện giật hoặc hỏng sản phẩm.
• Không sử dụng bộ đổi nguồn (adapter), phích cắm bị hỏng hoặc ổ cắm bị lỏng. Nếu kết nối không ổn định có thể gây hỏa hoạn hoặc điện giật.
• Không uốn cong hoặc làm đứt dây nguồn quá mức. Có thể gây hỏa hoạn hoặc điện giật.

🛑 Thận trọng

Lắp đặt

• Đọc kỹ tài liệu hướng dẫn này trước khi lắp đặt để đảm bảo việc lắp đặt được an toàn và chính xác.
• Khi đấu nối cáp nguồn và cổng kết nối, hãy chắc chắn rằng đã tắt nguồn của tất cả các thiết bị liên quan trước khi tiến hành đấu nối. Nếu không, thiết bị có thể bị trục trặc.
• Trước khi cấp nguồn cho sản phẩm, hãy kiểm tra lại tài liệu hướng dẫn một lần nữa để đảm bảo việc đấu dây đã chính xác, sau đó mới kết nối nguồn điện.
• Không lắp đặt sản phẩm ở những nơi tiếp xúc trực tiếp với ánh nắng mặt trời hoặc tia cực tím. Có thể gây hỏng sản phẩm, trục trặc, phai màu hoặc biến dạng.
• Không để dây cáp nguồn trên lối đi. Có thể gây thương tích cho người qua lại hoặc làm hỏng sản phẩm.
• Không lắp đặt gần các vật thể có từ trường mạnh như nam châm, TV, màn hình CRT hoặc loa. Thiết bị có thể bị trục trặc.
• Sử dụng bộ đổi nguồn (adapter) đạt tiêu chuẩn IEC/EN 62368-1 và có công suất định mức cao hơn mức tiêu thụ điện năng của thiết bị đầu cuối. Khuyến khích sử dụng các bộ đổi nguồn do Suprema cung cấp. Việc sử dụng nguồn điện không phù hợp có thể khiến thiết bị hoạt động sai lệch.
• Tham khảo mục Nguồn điện (Power) trong thông số kỹ thuật để biết thông số về mức tiêu thụ dòng điện tối đa.

Sử dụng

• Không làm rơi hoặc để sản phẩm bị va đập mạnh. Thiết bị có thể bị trục trặc.
• Không ấn mạnh vào các nút (bàn phím cảm ứng) của sản phẩm hoặc dùng các vật sắc nhọn để ấn. Thiết bị có thể bị trục trặc.
• Sử dụng sản phẩm trong phạm vi nhiệt độ 0 °C ~ 50 °C và bảo quản ở nhiệt độ thích hợp, không quá thấp hoặc quá cao. Thiết bị có thể bị trục trặc.
• Cẩn trọng khi vệ sinh sản phẩm. Lau nhẹ bề mặt sản phẩm bằng khăn sạch và khô. Nếu cần khử trùng, hãy làm ẩm một miếng khăn sạch bằng một lượng cồn khử trùng vừa đủ và lau nhẹ bề mặt. Sử dụng cồn khử trùng chứa 70-75% rượu isopropyl và khăn mềm sạch, không xơ. Không phun trực tiếp chất khử trùng lên sản phẩm.
• Không sử dụng sản phẩm cho các mục đích khác ngoài công năng quy định. Thiết bị có thể bị trục trặc.

2. Tổng quan về hộp bảo vệ ENCR-10

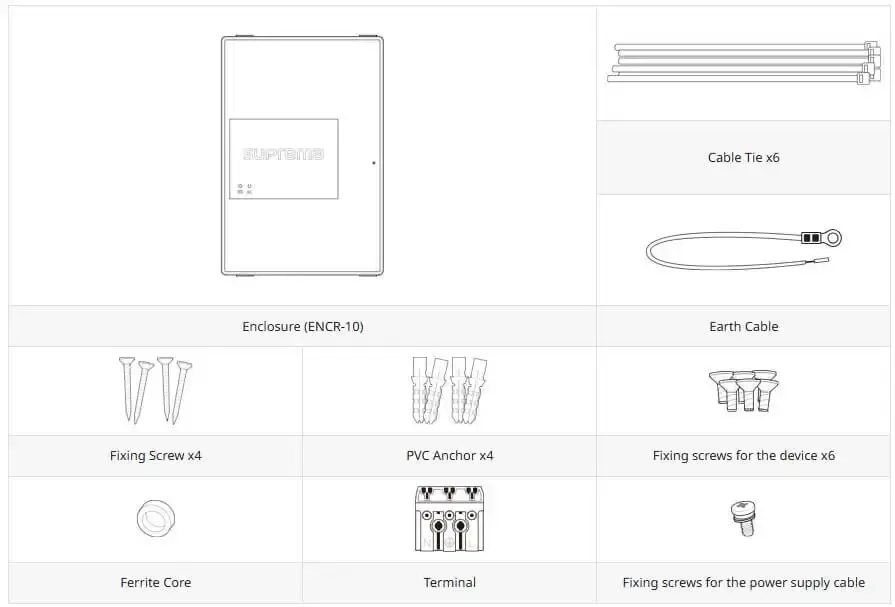

2.1 Các thành phần

ℹ️ Thông tin: Pin dự phòng được bán riêng. Các thành phần linh kiện có thể thay đổi tùy thuộc vào môi trường lắp đặt.

Các linh kiện đi kèm ENCR-10 bao gồm vít cố định vỏ hộp, vít cố định sản phẩm và vít kết nối thiết bị nguồn. Hãy sử dụng từng loại vít chính xác theo đúng mục đích:

• Vít cố định hộp bảo vệ (đường kính: 4 mm, chiều dài: 25 mm) x4
• Vít cố định thiết bị (đường kính: 3 mm, chiều dài: 5 mm) x6
• Vít cố định cáp nguồn (đường kính: 3 mm, chiều dài: 8 mm) x1

2.2 Tên và chức năng các bộ phận

Bên ngoài ENCR-10

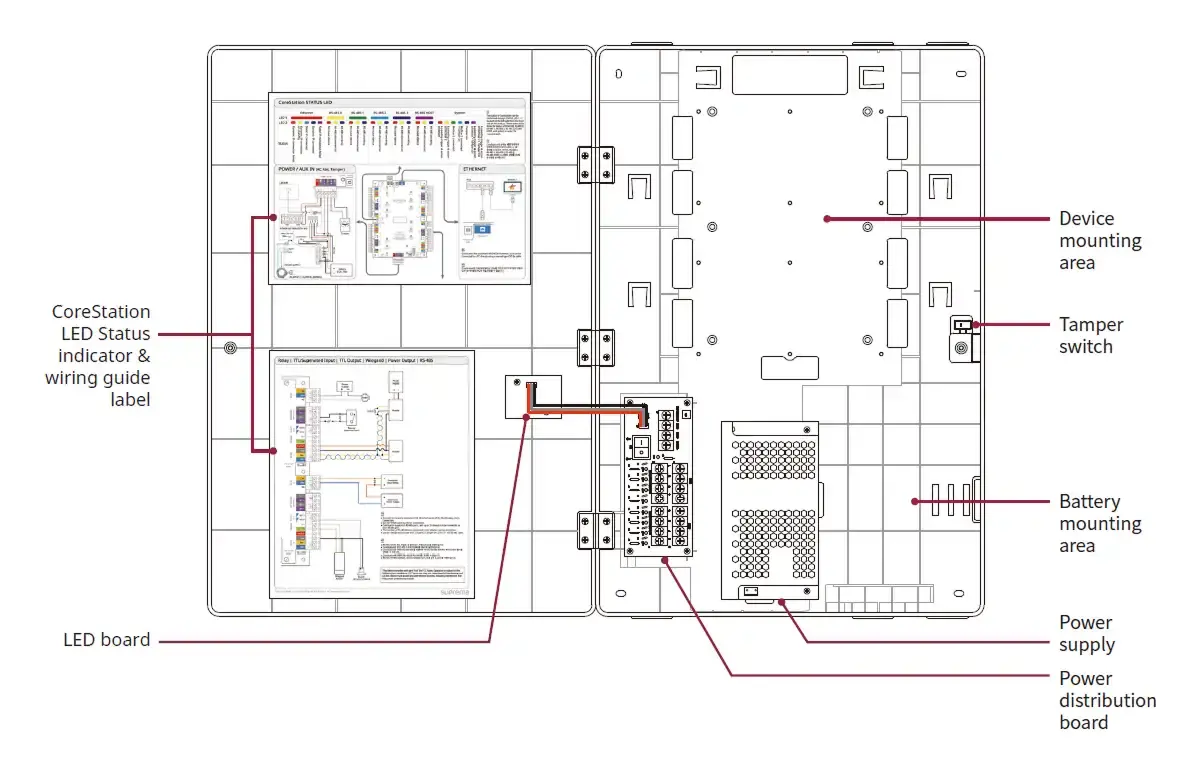

Bên trong ENCR-10

ℹ️ Thông tin:

Nhãn chỉ báo trạng thái LED và hướng dẫn đấu dây được dán sẵn trên hộp bảo vệ của CoreStation. Để biết chi tiết về các chỉ báo LED và cách đấu dây của từng thiết bị, vui lòng tham khảo tài liệu hướng dẫn của sản phẩm tương ứng:

• Tài liệu hướng dẫn lắp đặt module đầu ra OM-120
• Tài liệu hướng dẫn lắp đặt module đầu vào IM-120

3. Hướng dẫn lắp đặt ENCR-10 chi tiết

Cung cấp toàn bộ quy trình cần thiết để lắp đặt và các ví dụ về kết nối thiết bị. Để biết thêm chi tiết về cách đấu dây của từng thiết bị (CoreStation CS-40, Output Module OM-120, Input Module IM-120), vui lòng tham khảo tài liệu hướng dẫn của sản phẩm tương ứng.

3.1 Lắp đặt với CoreStation

Cố định pin dự phòng: Luồn dây đai Velcro của pin vào hộp, sau đó siết chặt để cố định pin.

🛑 Chú ý: Sử dụng pin dự phòng có thông số kỹ thuật là 12VDC và dung lượng từ 7Ah trở lên. Sản phẩm này đã được thử nghiệm với dòng pin “ES7-12” của hãng “ROCKET”, và chúng tôi khuyến nghị nên sử dụng các sản phẩm có chất lượng tương đương “ES7-12”.

ℹ️ Thông tin:

• Pin dự phòng được bán riêng.

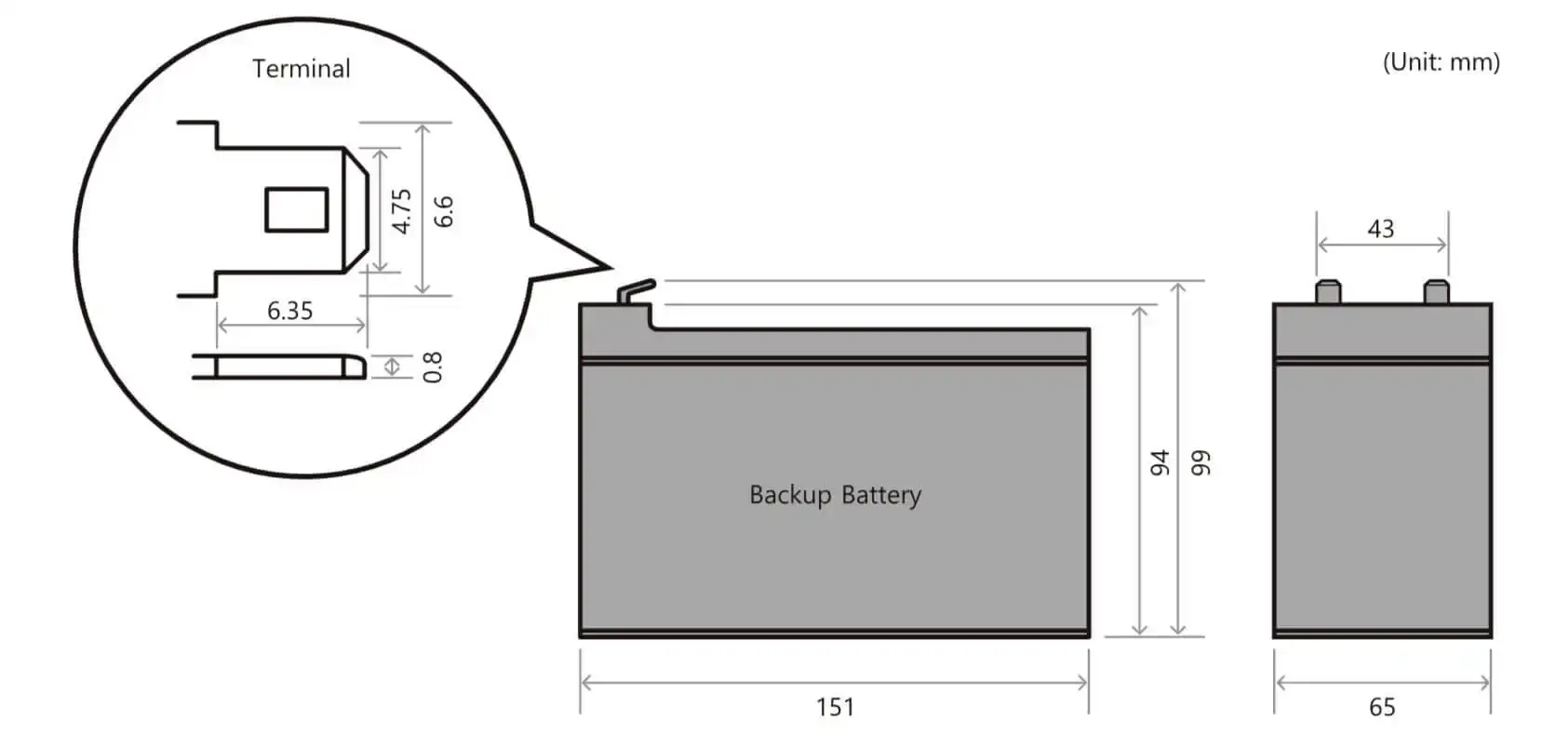

• Hãy chắc chắn đã kiểm tra kích thước và hình dáng các đầu cực của pin dự phòng. Nếu kích thước của pin vượt quá thông số khuyến nghị, pin có thể không vừa hoặc không đóng được nắp hộp sau khi lắp đặt. Ngoài ra, nếu hình dáng và kích thước đầu cực khác biệt, bạn sẽ không thể kết nối pin bằng cáp đi kèm.

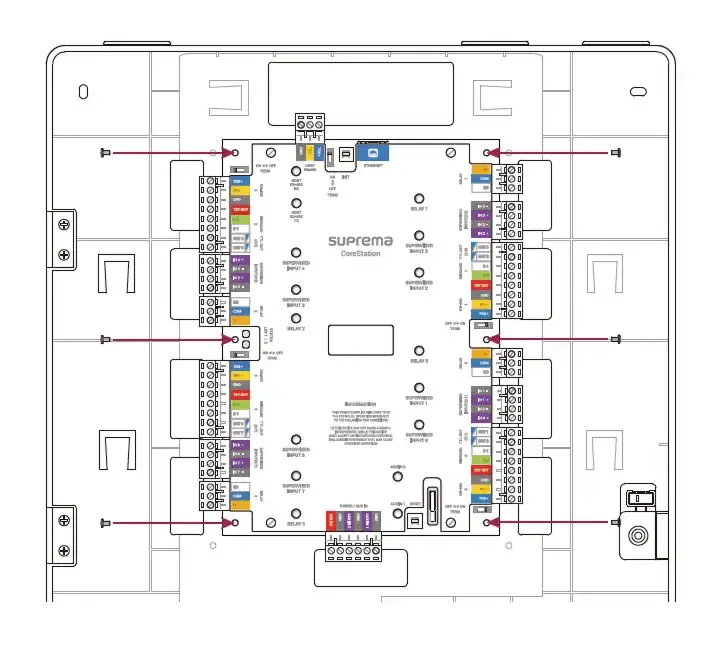

Cố định CoreStation:

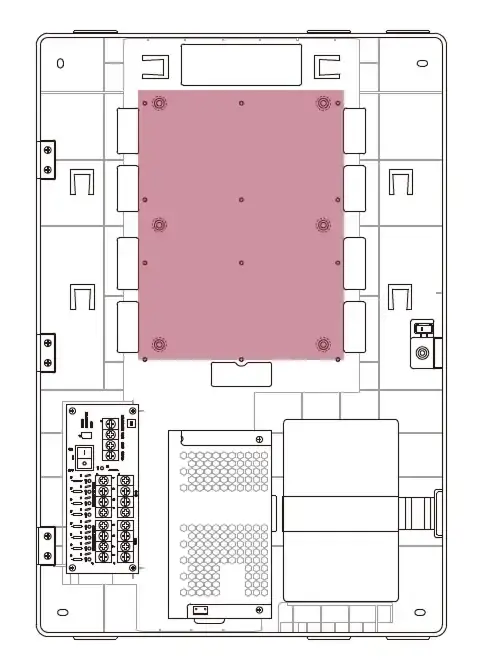

1. Kiểm tra vị trí gắn sản phẩm bên trong hộp bảo vệ.

2. Đặt sản phẩm vào hộp theo đúng vị trí lắp đặt và cố định lại bằng vít.

ℹ️ Thông tin: ENCR-10 được thiết kế để treo tường khi sử dụng. Hãy lắp đặt ở độ cao an toàn và thuận tiện, sản phẩm không bị giới hạn về chiều cao lắp đặt.

Các linh kiện của ENCR-10 bao gồm vít cố định vỏ hộp, vít cố định sản phẩm và vít kết nối thiết bị nguồn. Hãy sử dụng từng loại vít chính xác theo đúng mục đích:

• Vít cố định hộp bảo vệ (đường kính: 4mm, chiều dài: 25mm) x4
• Vít cố định thiết bị (đường kính: 3mm, chiều dài: 5mm) x6
• Vít cố định cáp nguồn (đường kính: 3mm, chiều dài: 8mm) x1

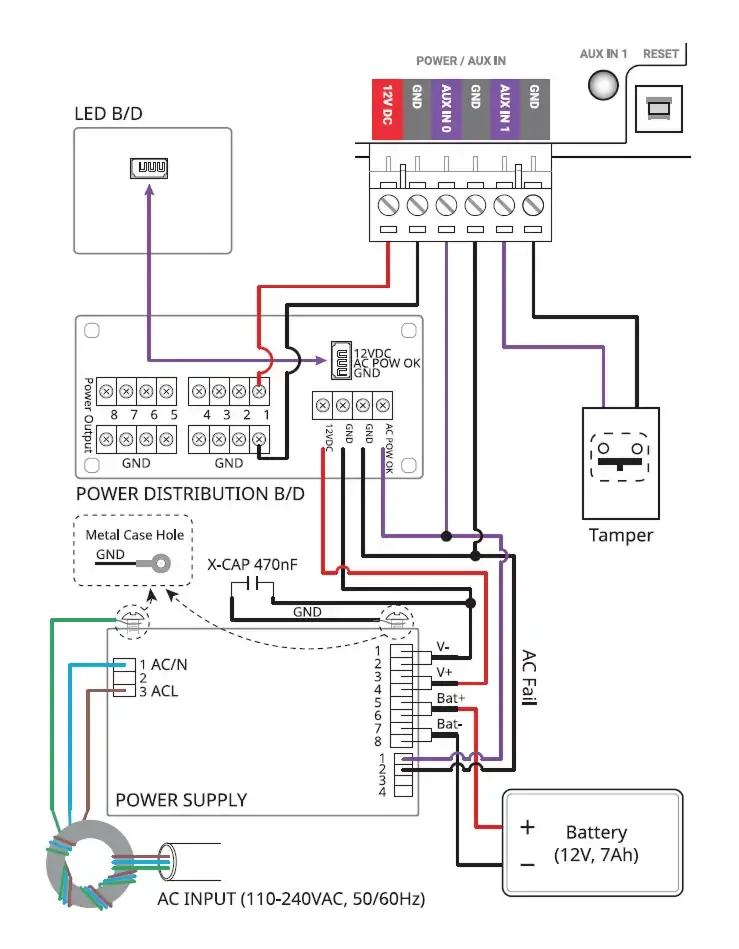

Kết nối Nguồn, Đầu vào AUX và Tamper

Để ngăn ngừa sự cố mất nguồn đột ngột, bạn có thể kết nối với bộ lưu điện (UPS). Các đầu ra tiếp điểm từ thiết bị phát hiện mất điện hoặc các thiết bị khác có thể được kết nối vào cổng AUX IN.

Bạn cũng có thể kết nối với công tắc chống cạy phá (tamper) để kích hoạt báo động hoặc lưu lại nhật ký sự kiện (event log) nếu vỏ hộp bị mở ra do các tác động bên ngoài.

🛑 Chú ý:

• Đảm bảo sử dụng nguồn điện riêng biệt cho thiết bị kiểm soát ra vào và các sản phẩm khác.
• Sử dụng bộ đổi nguồn đạt tiêu chuẩn IEC/EN 62368-1 có hỗ trợ công suất cao hơn mức tiêu thụ của sản phẩm. Nếu bạn muốn kết nối và sử dụng thêm một thiết bị khác chung với bộ đổi nguồn này, bạn nên sử dụng bộ đổi nguồn có công suất dòng điện bằng hoặc lớn hơn tổng công suất tiêu thụ của cả thiết bị đầu cuối và thiết bị lắp thêm đó. Tham khảo mục Nguồn điện (Power) trong thông số kỹ thuật để biết thông số về mức tiêu thụ dòng điện tối đa.
• KHÔNG nối dài thêm dây nguồn khi sử dụng bộ đổi nguồn (adapter).
• Sử dụng pin dự phòng có thông số 12VDC và từ 7 Ah trở lên. Sản phẩm này đã được thử nghiệm với dòng “ES7-12” của “ROCKET”, khuyến khích dùng sản phẩm tương đương.

3.2 Lắp đặt với Output Module OM-120

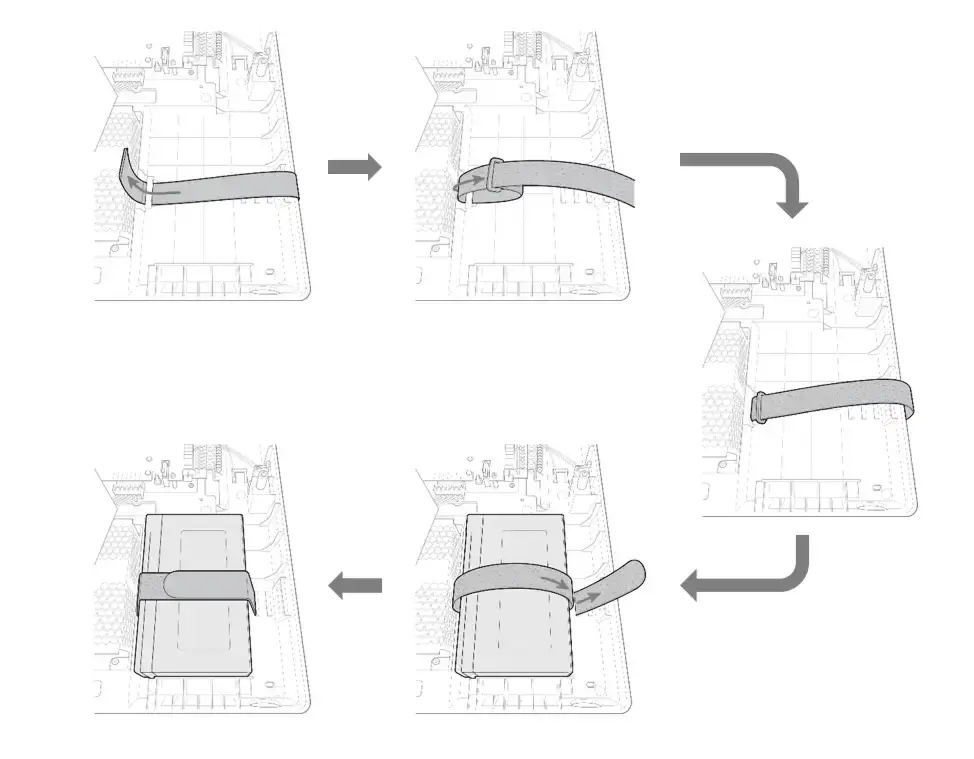

Cố định pin dự phòng: (Quy trình và lưu ý tương tự như phần lắp đặt CoreStation)

Cố định sản phẩm:

1. Kiểm tra vị trí gắn sản phẩm trong hộp bảo vệ. Bạn có thể lắp tối đa 2 sản phẩm trong 1 hộp bảo vệ.

2. Đặt sản phẩm vào hộp theo đúng vị trí và cố định bằng vít.

ℹ️ Thông tin: (Thông số vít và hướng dẫn treo tường tương tự như trên)

Kết nối Nguồn và Đầu vào AUX

Để ngăn ngừa sự cố gián đoạn nguồn điện, bạn có thể kết nối bộ lưu điện (UPS). Các đầu ra tiếp điểm từ thiết bị phát hiện mất điện hoặc các thiết bị khác có thể được kết nối vào cổng AUX IN.

🛑 Chú ý: (Các lưu ý về nguồn điện và pin dự phòng tương tự như phần CoreStation)

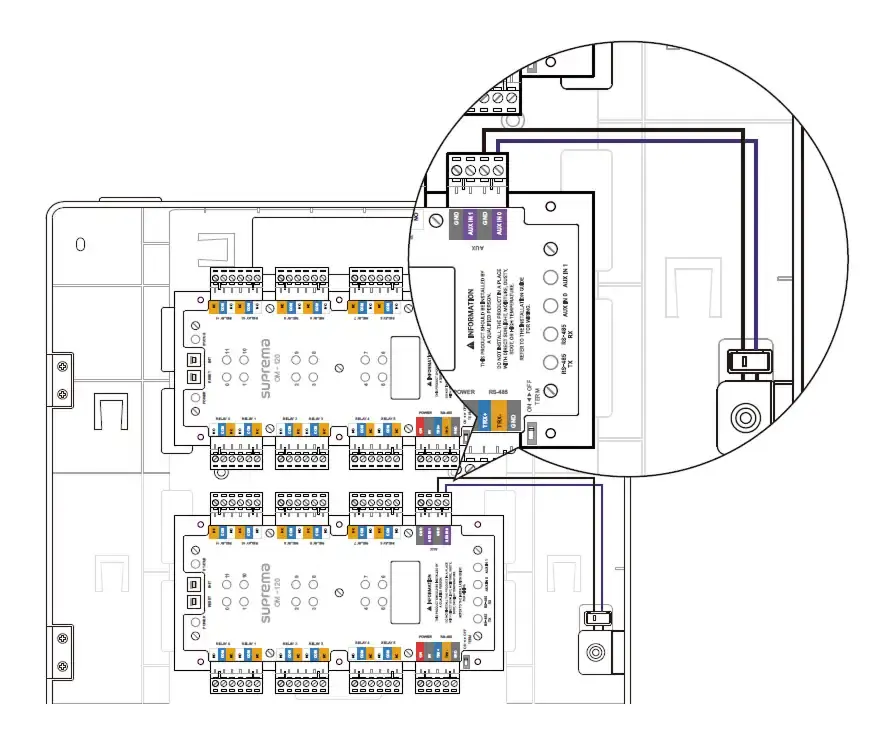

Kết nối công tắc chống cạy phá (Tamper Connection): Nếu hộp bảo vệ bị mở ra do các yếu tố bên ngoài, hệ thống có thể kích hoạt báo động hoặc ghi lại nhật ký sự kiện.

3.3 Lắp đặt với Input Module IM-120

Cố định pin dự phòng: Luồn dây đeo Velcro của pin vào trong hộp, sau đó cố định pin.

Cố định sản phẩm:

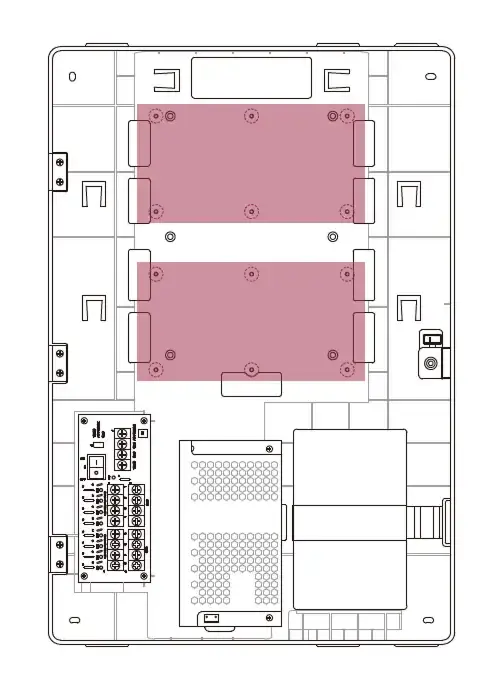

1. Kiểm tra vị trí lắp đặt sản phẩm trong vỏ hộp. Bạn có thể lắp đặt 2 sản phẩm trong 1 vỏ hộp.

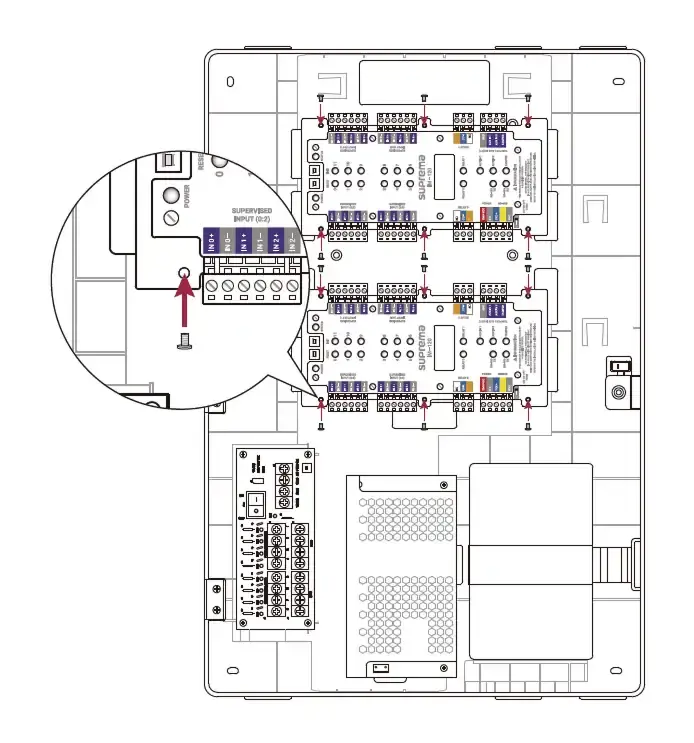

2. Đặt sản phẩm vào khung theo vị trí lắp đặt và cố định bằng vít.

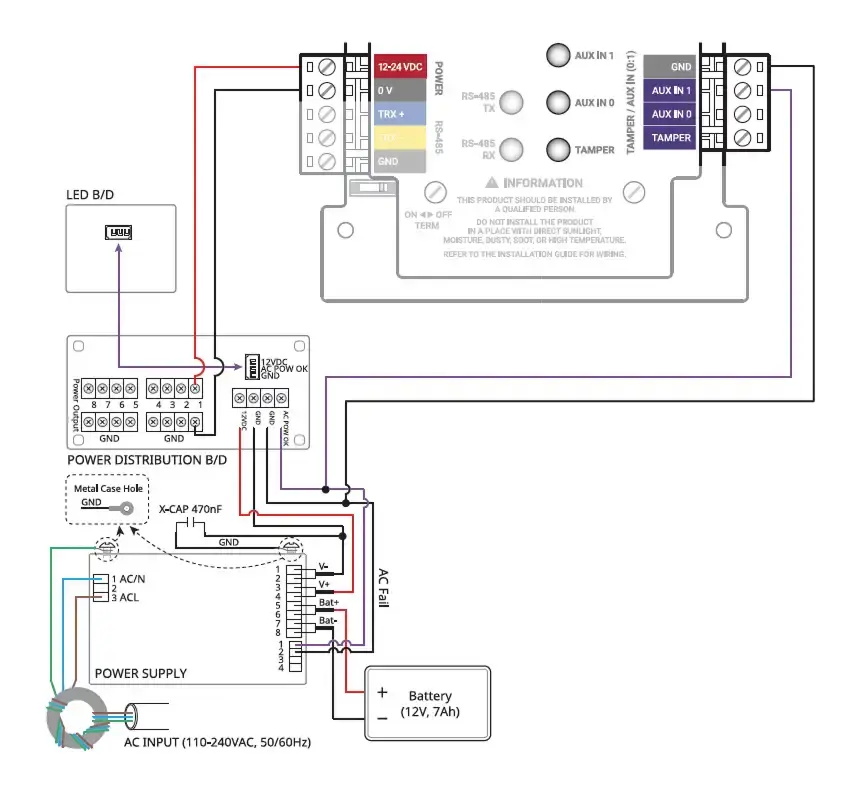

Kết nối nguồn và đầu vào AUX: Để tránh tình trạng mất điện, bạn có thể kết nối bộ nguồn dự phòng (UPS), và các đầu ra tiếp điểm từ thiết bị phát hiện mất điện hoặc các thiết bị khác có thể được kết nối với đầu nối AUX IN.

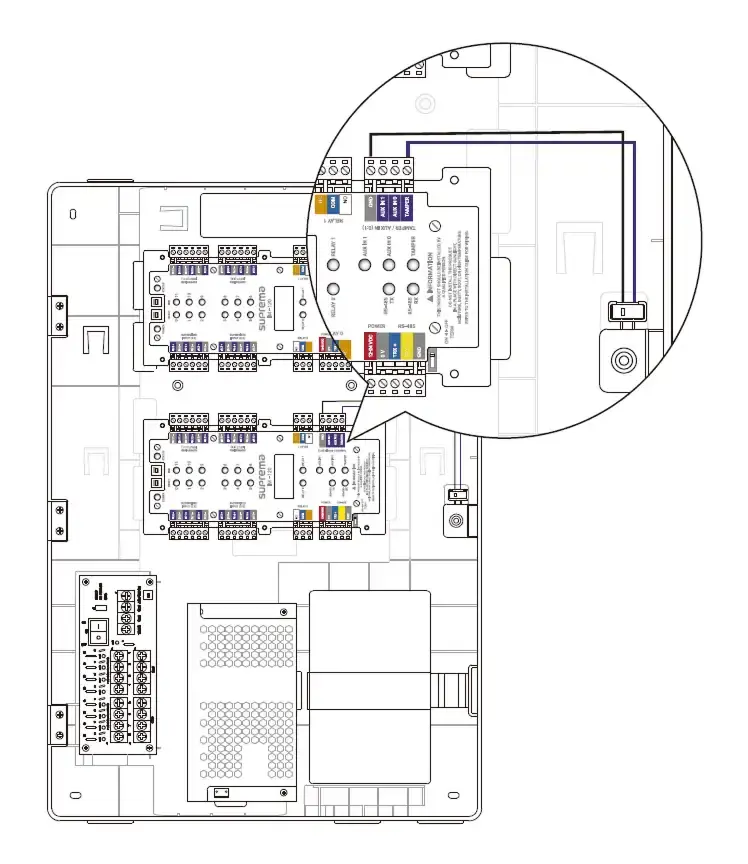

Kết nối chống giả mạo Tamper:

🛑 Chú ý: (Các lưu ý về nguồn điện và pin dự phòng tương tự như phần CoreStation)

4. Thông số kỹ thuật của ENCR-10

Kích thước và Trọng lượng: Sai số cho phép về kích thước là ±0,3 mm.

⚠️ CÁC LƯU Ý VÀ THÔNG TIN BỔ SUNG ĐI KÈM THÔNG SỐ

• Thông tin cập nhật: Thông số kỹ thuật của sản phẩm có thể thay đổi mà không cần báo trước nhằm mục đích cải tiến hiệu suất hoạt động.
• Chính sách bán hàng: Pin dự phòng được bán riêng (không đi kèm sẵn trong bộ sản phẩm mặc định).

Yêu cầu kỹ thuật đối với Pin dự phòng:

• Phải sử dụng pin dự phòng có thông số kỹ thuật là 12 VDC và dung lượng từ 7 Ah trở lên.
• Sản phẩm này đã được thử nghiệm thực tế với dòng pin “ES7-12” của thương hiệu “ROCKET”. Nhà sản xuất khuyến nghị người dùng nên sử dụng các sản phẩm pin có chất lượng và thông số tương đương với “ES7-12”.
