Hướng dẫn lắp đặt module Secure Module SIO2

Secure Module SIO2 là một bộ điều khiển độc lập dùng để điều khiển một rơ-le cửa ngoài và mở rộng đầu vào/đầu ra (input/output). Thiết bị có thể sử dụng kết hợp với các thiết bị kiểm soát ra vào IP của Suprema để truyền thông mã hóa, giúp tăng cường bảo mật và cung cấp giải pháp tối ưu hóa cho môi trường sử dụng.

1. Hướng dẫn an toàn

Vui lòng đọc kỹ hướng dẫn an toàn này trước khi sử dụng sản phẩm để ngăn ngừa thương tích cho chính bạn và người khác, cũng như tránh thiệt hại về tài sản.

Thuật ngữ “sản phẩm” trong tài liệu này đề cập đến chính thiết bị và bất kỳ phụ kiện nào được cung cấp kèm theo sản phẩm.

Thông tin tuân thủ

• Cảnh báo (Warning): Được sử dụng để chỉ ra các thông tin cảnh báo có thể dẫn đến thương tích nghiêm trọng hoặc tử vong nếu vi phạm trong quá trình sử dụng sản phẩm.
• Thận trọng (Caution): Được sử dụng để chỉ ra các thông tin lưu ý có thể dẫn đến thương tích nhẹ hoặc hư hỏng sản phẩm nếu vi phạm trong quá trình sử dụng sản phẩm.
• Thông tin (Info / Note): Được sử dụng để cung cấp các ghi chú hoặc thông tin bổ sung trong quá trình sử dụng sản phẩm.

⚠️ Cảnh báo

Lắp đặt

• Đặc biệt cẩn trọng với việc đấu nối sai dây khi sử dụng nguồn điện công suất lớn. Việc đấu nối sai dây có thể gây ra hỏa hoạn nghiêm trọng, điện giật hoặc hư hỏng sản phẩm.
• Không tự ý lắp đặt hoặc sửa chữa sản phẩm. Điều này có thể gây hỏa hoạn, điện giật hoặc thương tích. Sẽ không có dịch vụ sửa chữa miễn phí nào được cung cấp nếu sản phẩm bị hư hỏng do người dùng tự ý lắp đặt hoặc sửa chữa.
• Không lắp đặt sản phẩm ở những nơi tiếp xúc trực tiếp với ánh nắng mặt trời, hơi ẩm, bụi bẩn, bồ hóng hoặc nơi có thể rò rỉ khí ga. Có thể gây hỏa hoạn hoặc điện giật.
• Khi lắp đặt sản phẩm ngoài trời, hãy đảm bảo lắp đặt ở khu vực có bóng râm và thông gió tốt. Không sử dụng hộp bảo vệ kín hoàn toàn khi lắp đặt ngoài trời. Nhiệt độ bên trong hộp có thể tăng cao do ánh nắng mặt trời trực tiếp, gây hỏa hoạn, điện giật hoặc hư hỏng sản phẩm.
• Không lắp đặt sản phẩm ở những nơi phát ra nhiệt, chẳng hạn như gần lò sưởi. Có thể gây hỏa hoạn hoặc điện giật do quá nhiệt.
• Không lắp đặt ở những nơi ẩm ướt. Có thể gây điện giật hoặc hư hỏng sản phẩm do độ ẩm.
• Không lắp đặt ở những nơi có nhiễu điện từ. Có thể gây điện giật hoặc hư hỏng sản phẩm.

Sử dụng

• Không để các chất lỏng như nước, đồ uống hoặc hóa chất lọt vào bên trong sản phẩm. Có thể gây hỏa hoạn, điện giật hoặc hư hỏng sản phẩm.
• Không sử dụng bộ đổi nguồn (adapter), phích cắm bị hỏng hoặc ổ cắm bị lỏng. Nếu kết nối không ổn định có thể gây hỏa hoạn hoặc điện giật.
• Không uốn cong hoặc làm đứt dây nguồn quá mức. Có thể gây hỏa hoạn hoặc điện giật.

🛑 Thận trọng

Lắp đặt

• Đọc kỹ tài liệu hướng dẫn này trước khi lắp đặt sản phẩm để đảm bảo việc lắp đặt được an toàn và chính xác.
• Khi đấu nối cáp nguồn và đầu nối, hãy chắc chắn rằng đã tắt nguồn của tất cả các thiết bị đang kết nối trước khi tiến hành đấu nối. Các thiết bị có thể bị trục trặc nếu không tắt nguồn.
• Trước khi cấp nguồn cho sản phẩm, hãy kiểm tra lại hướng dẫn sử dụng để đảm bảo hệ thống dây điện đã chính xác, sau đó mới kết nối nguồn điện.
• Không lắp đặt sản phẩm ở những nơi tiếp xúc trực tiếp với ánh nắng mặt trời hoặc tia cực tím. Có thể gây hư hỏng, trục trặc, phai màu hoặc biến dạng sản phẩm.
• Không để cáp nguồn trên lối đi. Có thể gây thương tích cho người hoặc hư hỏng sản phẩm.
• Không lắp đặt gần các vật thể có từ tính mạnh như nam châm, TV, màn hình CRT hoặc loa. Thiết bị có thể bị trục trặc.
• Sử dụng bộ đổi nguồn (adapter) đạt tiêu chuẩn phê duyệt IEC/EN 62368-1 và có công suất định mức cao hơn mức tiêu thụ điện năng của thiết bị đầu cuối. Khuyến khích sử dụng bộ đổi nguồn do Suprema cung cấp. Sử dụng nguồn điện không phù hợp có thể khiến thiết bị hoạt động sai chức năng. Tham khảo mục Nguồn điện (Power) trong thông số kỹ thuật của sản phẩm để biết thông số về mức tiêu thụ dòng điện tối đa.
• Đảm bảo rằng Secure I/O 2, khóa điện (thiết bị khóa điện tử) và các thiết bị kiểm soát ra vào sử dụng các nguồn điện độc lập. Nếu không, thiết bị có thể bị trục trặc.

Sử dụng

• Không làm rơi hoặc tác động lực mạnh vào sản phẩm. Thiết bị có thể bị trục trặc.
• Đảm bảo nguồn điện không bị ngắt trong quá trình nâng cấp firmware của sản phẩm. Thiết bị có thể bị trục trặc.
• Không ấn mạnh vào các nút (bàn cảm ứng) của sản phẩm hoặc dùng các vật sắc nhọn để ấn. Thiết bị có thể bị trục trặc.
• Sử dụng sản phẩm trong phạm vi nhiệt độ từ -20 °C đến 50 °C và bảo quản ở nhiệt độ thích hợp, không quá thấp hoặc quá cao. Thiết bị có thể bị trục trặc.
• Cẩn trọng khi vệ sinh sản phẩm. Lau nhẹ bề mặt sản phẩm bằng khăn sạch và khô. Nếu khử trùng sản phẩm, hãy làm ẩm khăn sạch bằng một lượng cồn khử trùng vừa đủ và lau nhẹ bề mặt. Sử dụng cồn khử trùng chứa 70-75% cồn isopropyl và một chiếc khăn mềm sạch, không xơ. Không phun trực tiếp chất khử trùng lên sản phẩm.
• Không sử dụng sản phẩm cho các mục đích khác ngoài mục đích thiết kế. Thiết bị có thể bị trục trặc.

2. Tổng quan về module SIO2

ℹ️ Thông tin: Các thành phần linh kiện có thể thay đổi tùy thuộc vào môi trường lắp đặt.

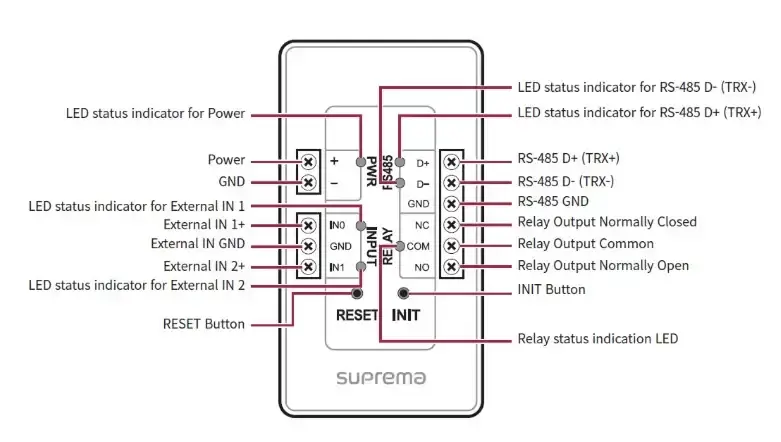

Tên và chức năng của từng bộ phận

ℹ️ Thông tin

• Nhấn nút INIT trong hơn 2 giây sau khi khởi tạo sản phẩm được liên kết với thiết bị để kết nối sản phẩm đó với một thiết bị khác.
• Nhấn nút RESET để khởi động lại (reboot) sản phẩm.
• Ví dụ lắp đặt: Sản phẩm này kết nối qua giao tiếp RS-485 và có thể được lắp đặt ở nhiều vị trí khác nhau nhờ kích thước nhỏ gọn. Nó có thể được lắp đặt kết hợp với hộp nối dây (junction box) hoặc gắn vào hộp điều khiển âm tường có sẵn. Thiết bị cũng có thể được lắp đặt phía sau nút bấm mở cửa (exit button).

Ví dụ lắp đặt: Sản phẩm này kết nối qua giao tiếp RS-485 và có thể được lắp đặt ở nhiều vị trí khác nhau nhờ kích thước nhỏ gọn. Nó có thể được lắp đặt kết hợp với hộp nối dây (junction box) hoặc gắn vào hộp điều khiển âm tường có sẵn. Thiết bị cũng có thể được lắp đặt phía sau nút bấm mở cửa (exit button).

3. Hướng dẫn lắp đặt Secure SIO2

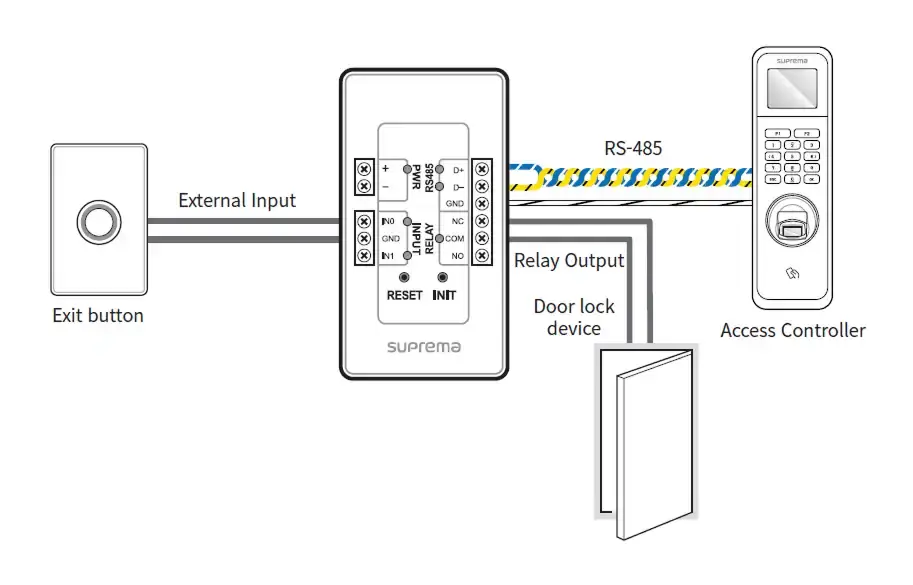

Bạn có thể tham khảo các ví dụ kết nối sản phẩm dưới đây.

• Sử dụng cáp từ AWG22 đến AWG16 để kết nối với sản phẩm.
• Để kết nối cáp vào đầu nối cáp của sản phẩm, hãy tuốt lớp vỏ ở đầu cáp khoảng 5 đến 6 mm.

3.1 Kết nối nguồn điện

🛑 Chú ý

• Hãy chắc chắn sử dụng nguồn điện độc lập cho thiết bị kiểm soát ra vào và các sản phẩm.
• Sử dụng bộ đổi nguồn đạt tiêu chuẩn IEC/EN 62368-1 có hỗ trợ mức tiêu thụ điện năng cao hơn sản phẩm. Nếu bạn muốn kết nối và sử dụng thêm một thiết bị khác chung với bộ đổi nguồn, bạn nên sử dụng bộ đổi nguồn có dung lượng dòng điện bằng hoặc lớn hơn tổng công suất tiêu thụ yêu cầu của thiết bị đầu cuối và thiết bị đó.
• KHÔNG nối dài thêm dây nguồn khi sử dụng bộ đổi nguồn (adapter).

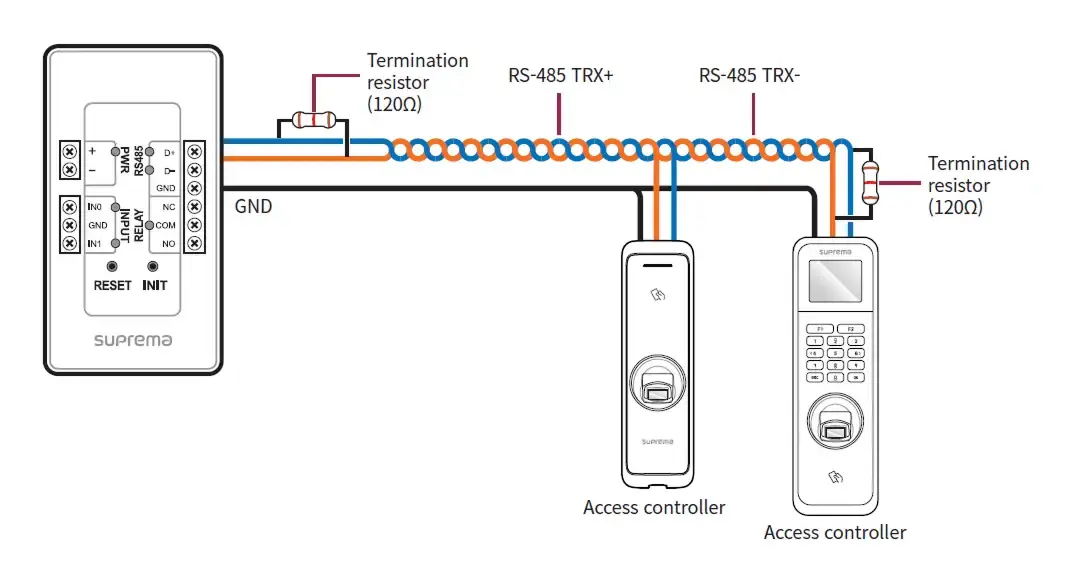

3.2 Kết nối RS-485

ℹ️ Thông tin

• Sử dụng cáp vặn xoắn đôi AWG24 với chiều dài tối đa là 1.2 km cho đường dây RS-485.
• Khuyến khích sử dụng cáp RS-485 có trở kháng đặc tính là 120 Ω.
• Nếu kết nối theo mô hình nối chuỗi (RS-485 daisy chain), hãy kết nối điện trở cuối (120 Ω) vào cả hai đầu của chuỗi kết nối. Nếu kết nối vào giữa đường dây, mức tín hiệu sẽ bị giảm và hiệu suất truyền thông sẽ bị suy giảm. Hãy chắc chắn kết nối nó ở cả hai đầu của kết nối chuỗi.

3.3 Kết nối Relay

Khóa an toàn (Fail Safe Lock)

Để sử dụng Khóa Fail Safe, hãy kết nối rơ-le NC như hình bên dưới. Thông thường luôn có một dòng điện chạy qua rơ-le của khoá. Khi rơ-le được kích hoạt để ngắt dòng điện, cửa sẽ mở. Nếu nguồn điện cấp cho sản phẩm bị cắt do mất điện hoặc yếu tố bên ngoài, cửa sẽ tự động mở.

ℹ️ Thông tin: Khi lắp đặt khóa chốt hoặc tấm chặn cửa, hãy nối một đi-ốt vào cả hai đầu của nguồn điện như hình bên dưới. Đảm bảo nối cực âm (hướng có vạch kẻ) với cực dương (+) của nguồn điện, đồng thời chú ý đến chiều của đi-ốt.

Khóa an toàn chống lỗi (Fail Secure Lock)

Để sử dụng khoá Fail Secure, hãy kết nối rơ-le NO như hình bên dưới. Thông thường không có dòng điện chạy qua rơ-le của Khóa Thường Đóng. Khi dòng điện được kích hoạt bởi rơ-le, cửa sẽ mở. Nếu nguồn điện cấp cho sản phẩm bị cắt do mất điện hoặc yếu tố bên ngoài, cửa vẫn sẽ được khóa.

ℹ️ Thông tin: Khi lắp đặt khóa chốt hoặc tấm chặn cửa, hãy nối một đi-ốt vào cả hai đầu của nguồn điện như hình bên dưới. Đảm bảo nối cực âm (hướng có vạch kẻ) với cực dương (+) của nguồn điện, đồng thời chú ý đến chiều của đi-ốt.

3.4 Kết nối với nút exit

3.5 Kết nối với cảm biến cửa

4. Thông số kỹ thuật của SIO2

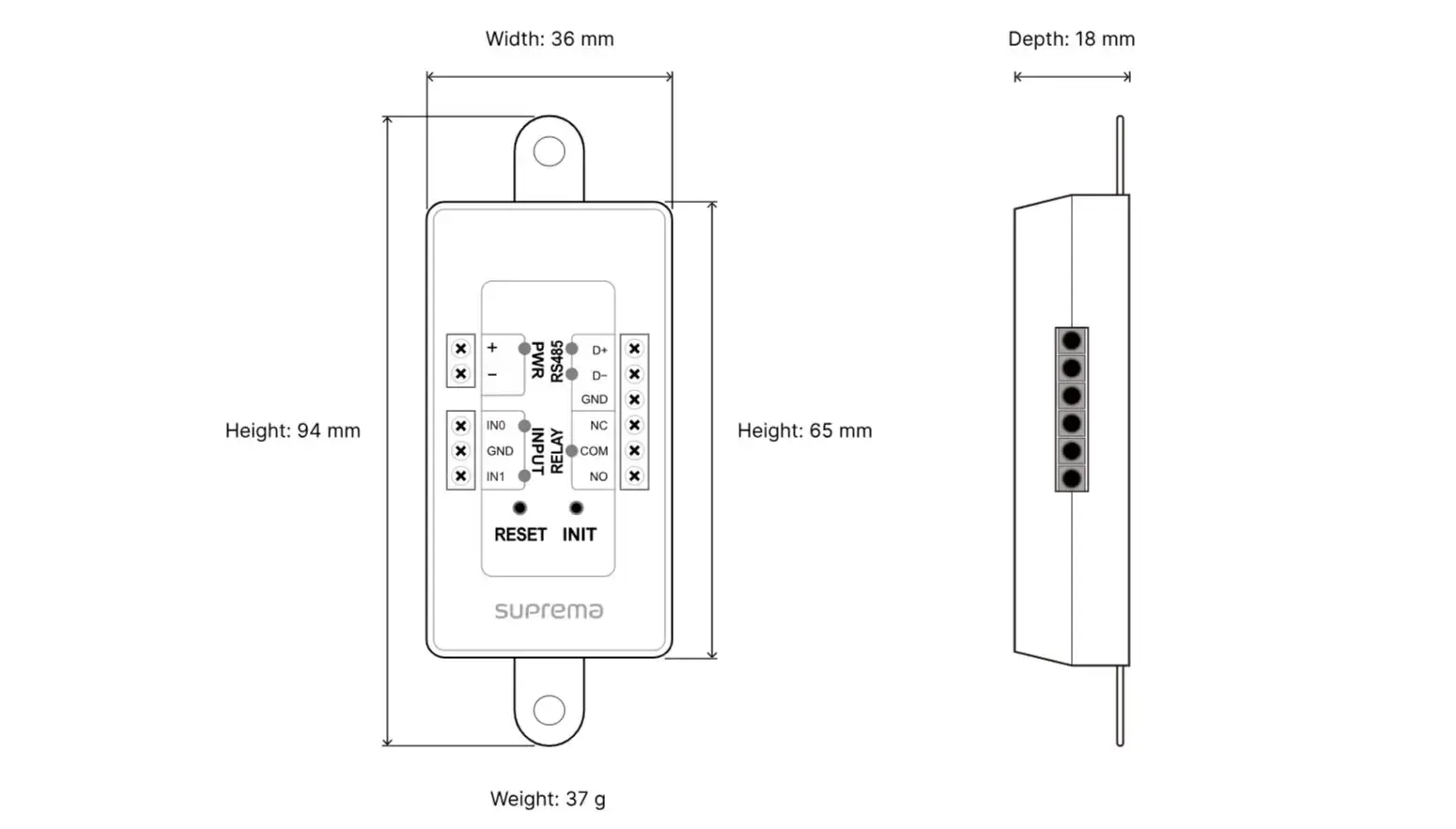

Kích thước và trọng lượng
