Bảng điều khiển kiểm soát ra vào thang máy 32 tầng

Giới thiệu sản phẩm Bo mạch điều khiển thang máy

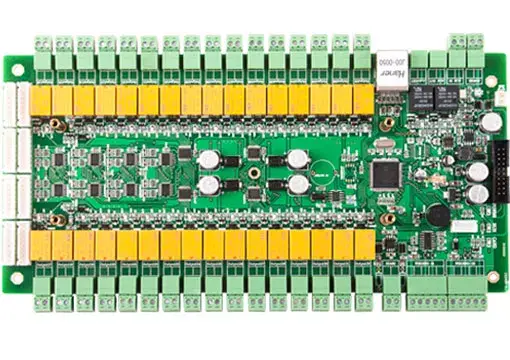

Bo mạch điều khiển thang máy FC-8832

Bo mạch kiểm soát ra vào thang máy dòng FC-8832 (còn gọi là bộ điều khiển thông minh đa năng) được ứng dụng rộng rãi trong các hệ thống quản lý thang máy bằng thẻ, quản lý tủ đồ, hòm thư khu dân cư, quản lý vũ khí quân sự, quản lý khu vực lưu giữ hũ tro cốt, v.v. Thiết bị hỗ trợ chế độ giao tiếp kép TCP/IP và RS485; khoảng cách truyền thông RS485 có thể lên tới 1200 mét, một đường truyền (bus) có thể kết nối 255 thiết bị, đồng thời có thể lắp đặt trong cùng hệ thống với các thiết bị kiểm soát khác để quản lý tập trung.

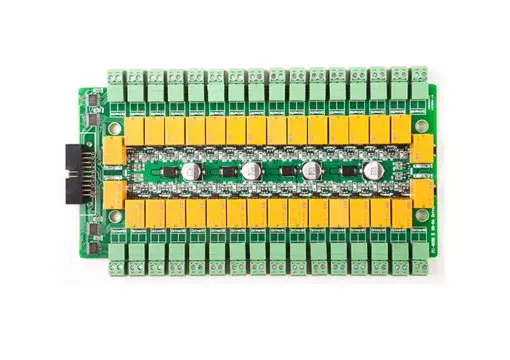

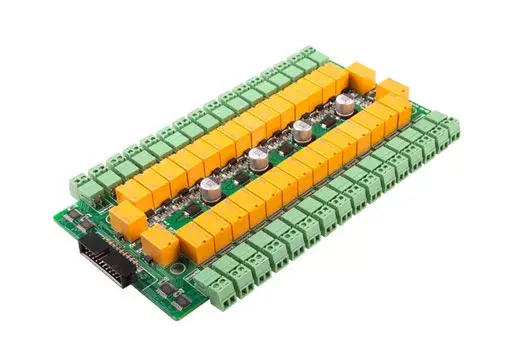

Hệ thống kiểm soát thang máy sử dụng chip nhớ Flash dung lượng lớn, hỗ trợ lưu trữ thông tin của 26.000 thẻ, 80.000 bản ghi quẹt thẻ và 20.000 bản ghi sự kiện khác. Thiết bị hỗ trợ 32 đầu vào và 32 đầu ra, có thể kết nối 32 nhóm tín hiệu đầu vào và điều khiển thang máy 32 tầng (hoặc khóa tủ) thông qua cổng mở rộng; mỗi bo mạch chính có thể kết nối với 1 nhóm bo mạch mở rộng, nâng tổng số đầu ra lên 64 và có khả năng điều khiển 64 tầng. Mỗi đầu vào có thể được cấu hình là cảm biến cửa hoặc nút nhấn. Bo mạch chính cung cấp một bộ đầu vào báo cháy. Các đầu ra có thể được cấu hình ở trạng thái thường mở (NO) hoặc thường đóng (NC). Hệ thống cho phép thiết lập tới 64 nhóm khung giờ hoạt động và nhiều phương thức mở cửa khác nhau như: thẻ, thẻ kết hợp mật khẩu, mật khẩu, xác thực nhiều thẻ, mở cửa bằng thẻ ưu tiên (first card opening), v.v. Hỗ trợ xuất tín hiệu báo động cho nhiều sự kiện như thẻ không hợp lệ, sai khung giờ, báo động cưỡng bức (duress alarm), v.v. Hỗ trợ điều khiển đóng/mở từ xa, hiển thị trạng thái thời gian thực trên bản đồ điện tử, cùng 2 giao diện đầu đọc thẻ Wiegand (tự động tương thích với giao thức Wiegand 26 và 34). Các chức năng hệ thống:

Các bo mạch kiểm soát thang máy dòng FC-8832 hỗ trợ (chức năng tiêu chuẩn): hoạt động ngoại tuyến (offline), mở cửa bằng thẻ, mở cửa bằng mật khẩu, mật khẩu có hiệu lực theo khung giờ, mở cửa kết hợp thẻ và mật khẩu, thẻ kết hợp mật khẩu có hiệu lực theo khung giờ, mở cửa bằng cách nhập thủ công số thẻ/mật khẩu, mở cửa bằng thẻ ưu tiên (thẻ đầu tiên), mở cửa bằng thẻ chế độ thường mở, mở/đóng cửa từ xa, mở cửa theo lịch trình cố định hoặc định kỳ, giám sát thời gian thực, giám sát trạng thái bất thường, báo động cưỡng bức, liên kết hệ thống báo cháy, báo động khi quẹt thẻ không hợp lệ, báo mất thẻ, báo động khi quẹt thẻ trong danh sách đen, tải dữ liệu hàng loạt hoặc từng phần, thao tác qua bàn phím, đóng cửa khẩn cấp, quản lý 64 nhóm khung giờ mở cửa, chế độ ngày lễ, v.v.

Các bo mạch kiểm soát thang máy dòng FC-8832 hỗ trợ (chức năng chuyên sâu): thu hồi thẻ, khôi phục bản ghi, khóa chống dò mã, xác thực khi quẹt thẻ, ghi dữ liệu phát hành thẻ Mifare, bật/tắt còi báo trên bo mạch chính, thông báo qua điện thoại sau khi báo động, theo dõi số ngày thiết bị hoạt động, nâng cấp phần mềm hệ thống từ xa, v.v.

Các bo mạch kiểm soát thang máy dòng FC-8832 hỗ trợ (chức năng mới): Ngoài các chức năng nêu trên, dòng FC-8832 còn được tích hợp các công nghệ mới mà các sản phẩm tương tự trên thị trường thường không có hoặc hiếm khi có, chẳng hạn như: phát hiện và cảnh báo lỗi mạch đầu đọc thẻ, hướng dẫn bằng giọng nói, giám sát nhiệt độ hệ thống, giám sát độ ổn định nguồn điện đầu vào, chế độ dùng thử sản phẩm, thông báo trước khi thẻ hết hạn, tự động hiệu chỉnh sai số đồng hồ hàng ngày, kiểm soát nút nhấn thoát theo khung giờ, chức năng báo động chống trộm, cài đặt khoảng thời gian giữa các lần quẹt thẻ, quản lý khung giờ báo động cảm biến cửa, mã hóa dữ liệu truyền thông, cùng các chức năng mới như giới hạn số lần sử dụng thẻ, tự động mở rộng dung lượng bộ nhớ và hỗ trợ bàn phím Wiegand.

Thông số sản phẩm

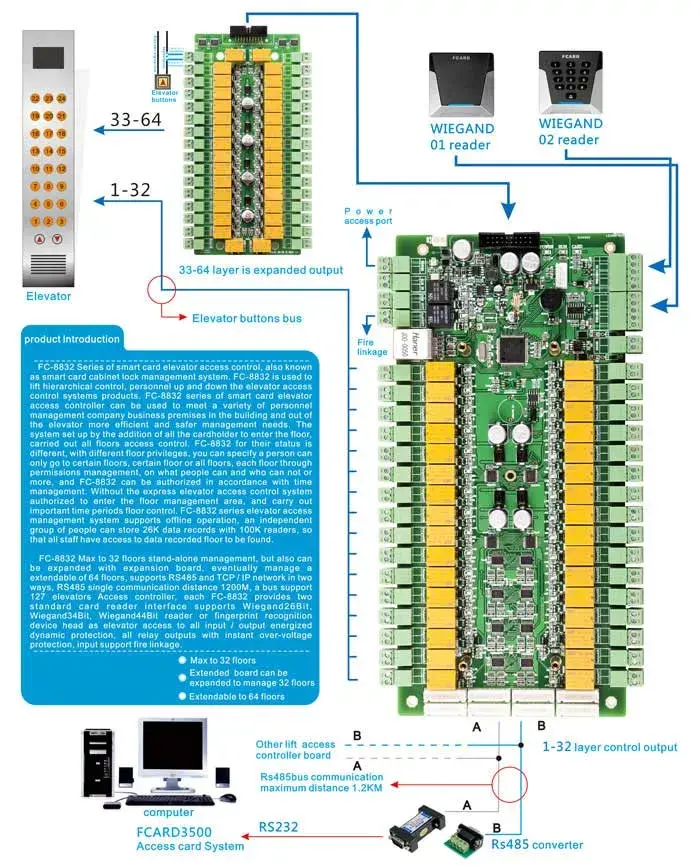

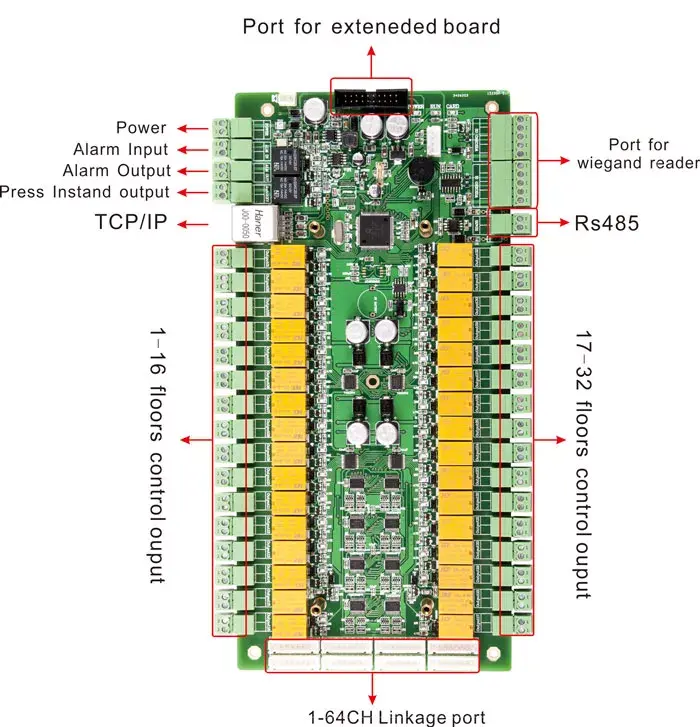

Sơ đồ đấu dây:

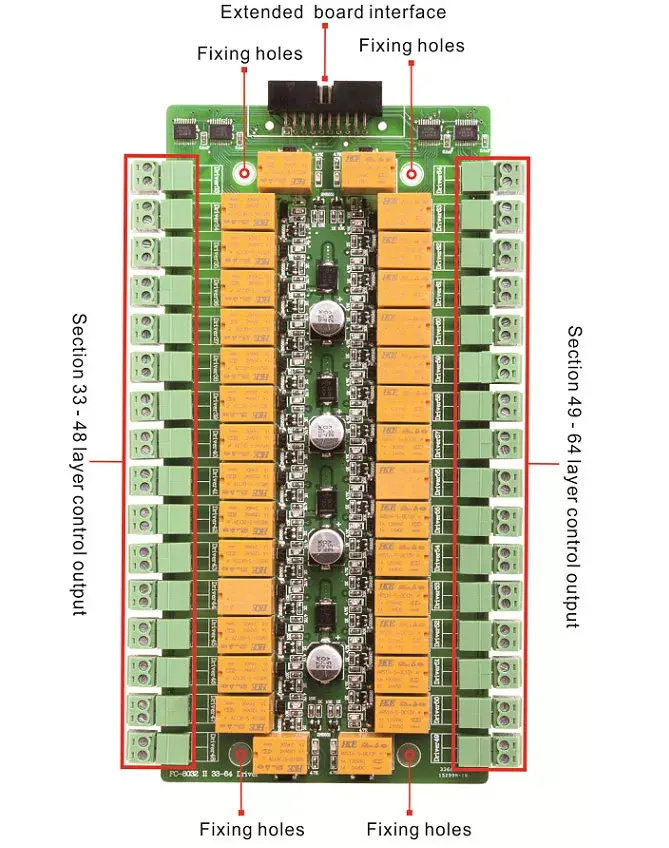

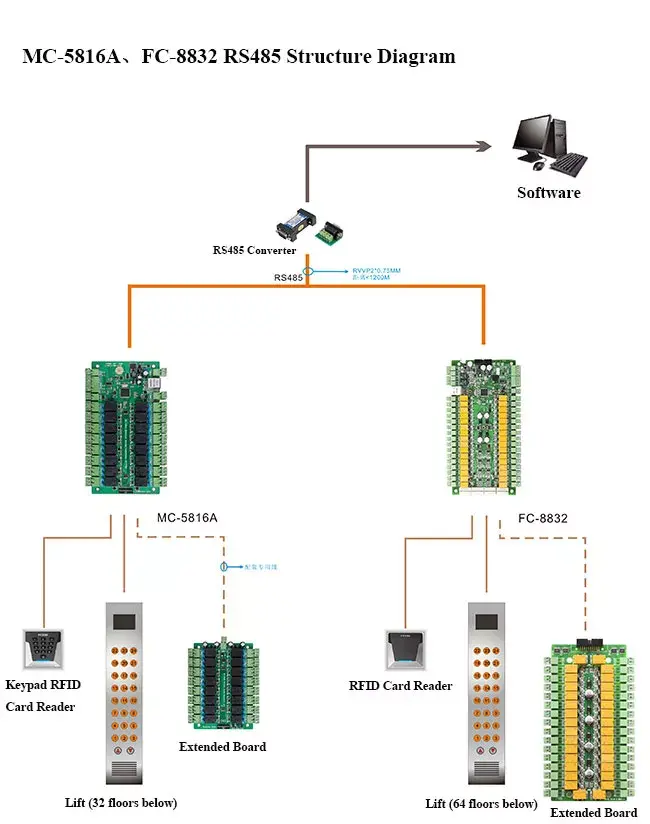

Sơ đồ cấu trúc:

Ưu điểm:

Có thể sử dụng cho hệ thống điều khiển thang máy hoặc khóa tủ; chế độ thang máy hỗ trợ quản lý tối đa 64 tầng; chế độ khóa tủ hỗ trợ quản lý tối đa 32.768 khóa.

Bảng điều khiển thang máy hỗ trợ công suất lớn, giao tiếp thời gian thực, mở rộng nhiều tầng.

Hỗ trợ kiểm soát múi giờ, quản lý khu vực, quản lý danh tính.

Hỗ trợ hệ thống quản lý thẻ một thẻ FCARD3500T mới.

Hỗ trợ hai giao diện truyền thông RS485 và TCP/IP.

Tích hợp các chức năng vượt trội để đáp ứng các yêu cầu chức năng khác nhau.

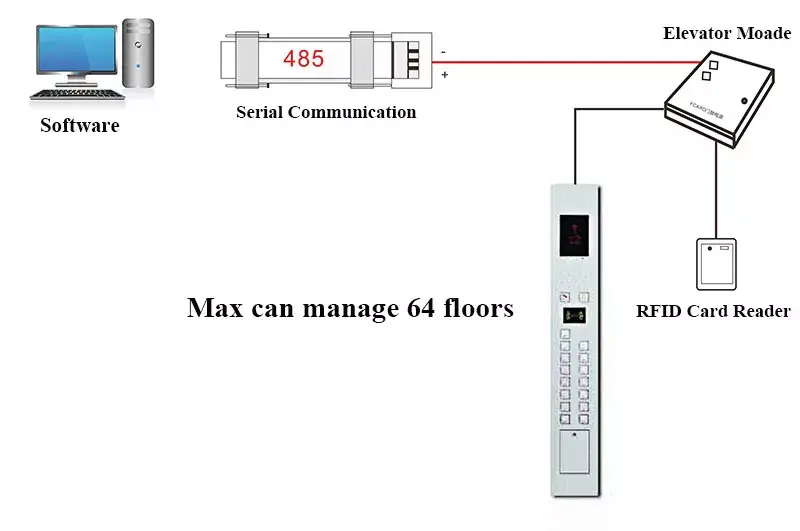

Điều khiển thang máy:

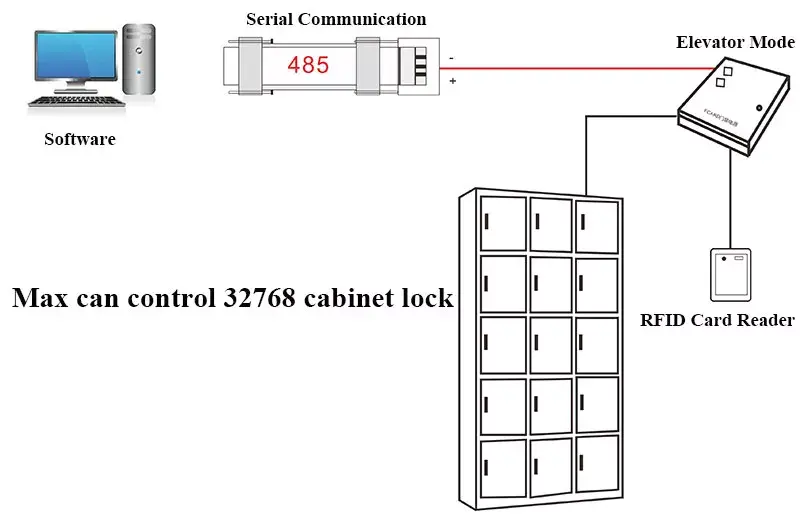

Điều khiển khóa tủ:

Tương thích với hệ thống quản lý thẻ FCARD One Card Pass. Hỗ trợ quản lý tập trung các thiết bị như: hệ thống kiểm soát ra vào (trực tuyến và ngoại tuyến), thiết bị chấm công kết hợp kiểm soát ra vào, hệ thống tuần tra bảo vệ, máy thanh toán, bộ điều khiển cấp nước, bộ điều khiển thang máy, hệ thống bãi đỗ xe, v.v., nhằm hiện thực hóa mô hình quản lý thống nhất sử dụng một loại thẻ và một cơ sở dữ liệu duy nhất.
