Bảng liên kết thang máy FC-ED86

Giới thiệu sản phẩm :

Bo mạch liên kết thang máy chủ yếu được sử dụng để phối hợp hoạt động giữa "hệ thống liên lạc nội bộ tòa nhà" (building intercom system) và "hệ thống kiểm soát ra vào thang máy dòng FCARD". Thiết bị này có chức năng chính là thu thập tín hiệu mở cửa và tín hiệu tầng do hệ thống liên lạc nội bộ tòa nhà gửi đến, sau đó chuyển đổi dữ liệu này sang bo mạch kiểm soát ra vào thang máy FCARD để thực hiện việc đưa khách đến các tầng được chỉ định.

Bo mạch liên kết thang máy FC-ED86 hỗ trợ hai chế độ hoạt động liên kết: liên kết qua giao thức truyền thông và thu thập tín hiệu tầng. Ở chế độ liên kết qua giao thức truyền thông, bo mạch liên kết sẽ giao tiếp với bộ điều khiển trung tâm của hệ thống liên lạc nội bộ tòa nhà qua cổng RS232 hoặc RS485 để nhận lệnh về tầng cần đến và thực hiện việc đưa khách tới tầng đó. Chế độ thu thập tín hiệu tầng hoạt động bằng cách thu thập trực tiếp tín hiệu mở cửa từ các căn hộ ở mỗi tầng thông qua bo mạch liên kết để đưa khách đến tầng được chỉ định. Nếu hệ thống liên lạc nội bộ tòa nhà hỗ trợ liên kết qua giao thức, vui lòng chọn chế độ này; nếu không, bạn có thể chọn chế độ thu thập tín hiệu tầng trực tiếp.

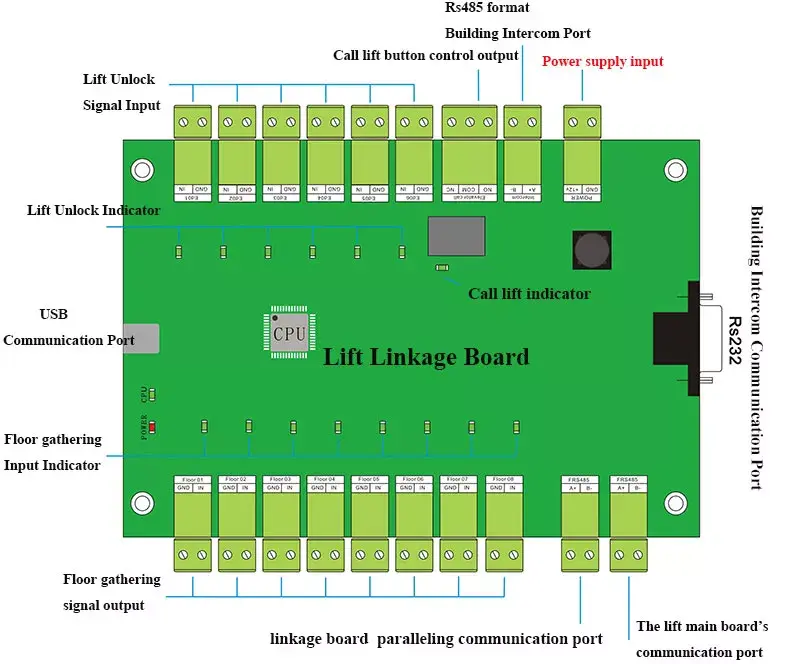

FC-ED86 hỗ trợ: 1 cổng giao tiếp USB; 1 cổng RS232 kết nối với hệ thống liên lạc nội bộ tòa nhà; 1 cổng RS485 kết nối với hệ thống liên lạc nội bộ tòa nhà; 1 cổng RS485 kết nối với bo mạch kiểm soát ra vào thang máy; 1 cổng RS485 để liên kết với bo mạch mở rộng thang máy ở cấp độ trước đó; 6 nhóm cổng nhận tín hiệu thang máy (tín hiệu về tầng 1 và tín hiệu mở cửa); cùng 8 nhóm cổng dùng để thu thập tín hiệu mở khóa.

Thông số kĩ thuật sản phẩm

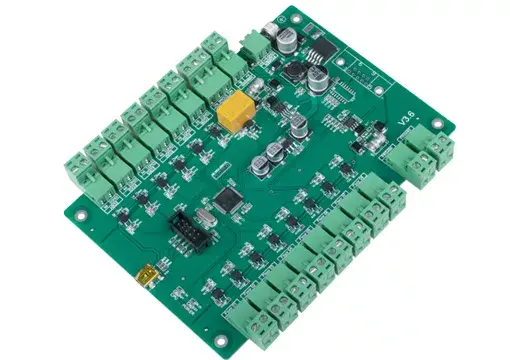

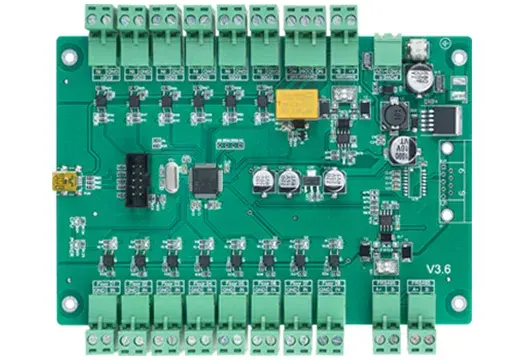

Hình thức bên ngoài:

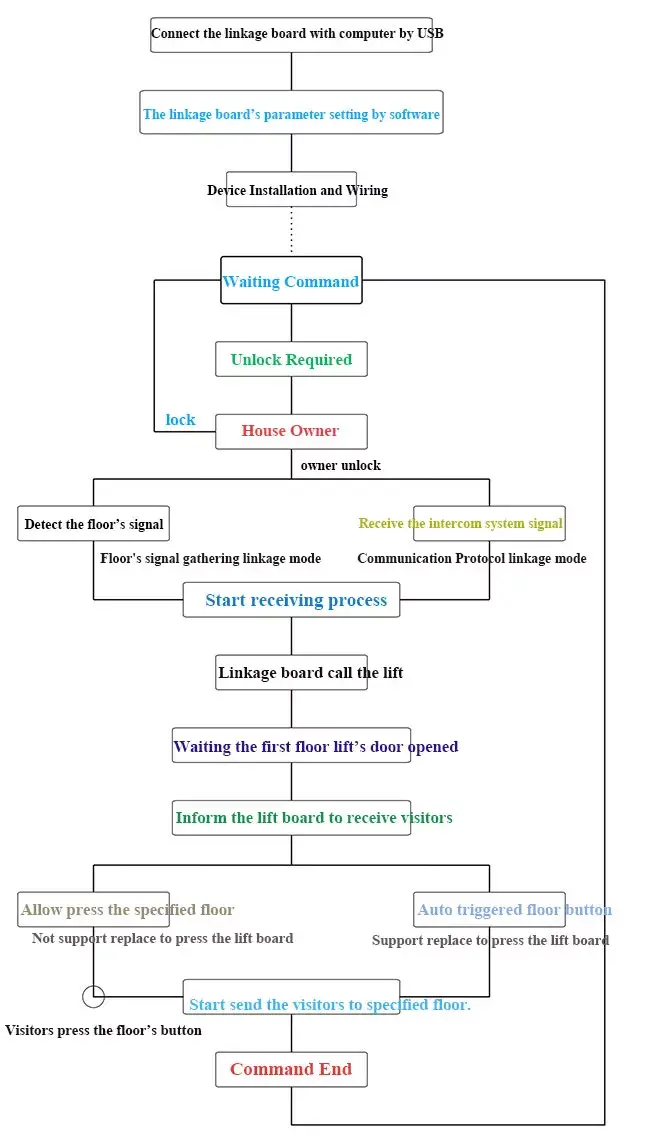

Quy trình làm việc:

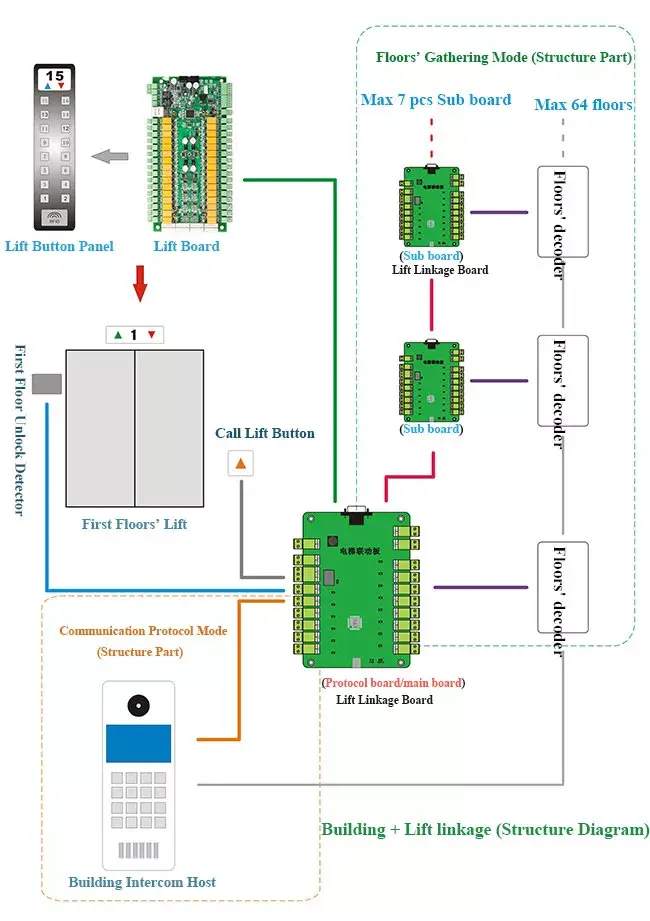

Sơ đồ cấu trúc:

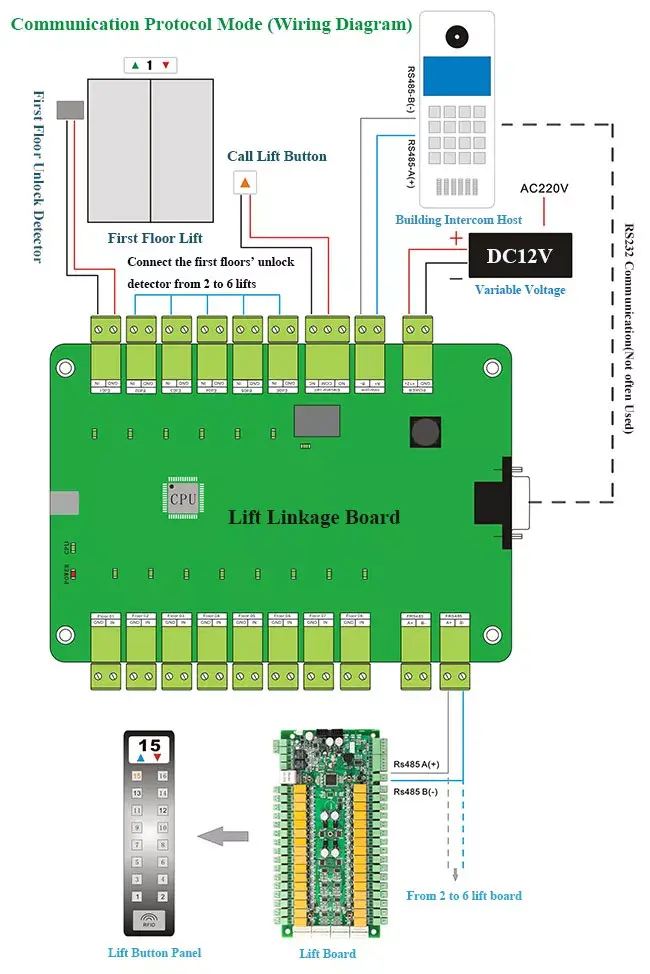

1. Chế độ giao thức truyền thông:

Kết nối thông qua cổng Intercom (cổng giao tiếp của hệ thống liên lạc nội bộ tòa nhà: A nối với A, B nối với B) hoặc cổng RS232 nối với bộ điều khiển trung tâm của hệ thống liên lạc nội bộ để nhận tín hiệu từ bộ trung tâm. Kết nối hai dây của cổng gọi thang máy với đường tín hiệu của nút gọi thang tại tầng 1 (nút dùng để gọi thang máy từ tầng trệt) để hỗ trợ khách gọi thang. Kết nối hai dây của cổng ED01 với đường tín hiệu cảm biến cửa thang máy tại tầng 1; việc này giúp thiết bị FC-ED86 nhận biết khi thang máy đã xuống tầng 1 và mở cửa đón khách. Nếu có nhiều thang máy, các đường tín hiệu cảm biến khác có thể được kết nối vào các cổng ED02 đến ED06 (hệ thống hỗ trợ tối đa 6 thang máy hoạt động cùng lúc). Trong trường hợp có nhiều hơn 6 thang máy, các bộ mở rộng FC-ED86 sẽ được kết nối với nhau qua giao thức FRS485: nối cổng A và B của FRS485 trên bộ này với cổng tương ứng trên bộ mở rộng khác (A nối A, B nối B), sau đó nối cặp cổng A và B còn lại của bộ mở rộng FC-ED86 với cổng A và B trên bo mạch chính (A nối A, B nối B); cuối cùng, cấp nguồn cho FC-ED86 và các thiết bị khác.

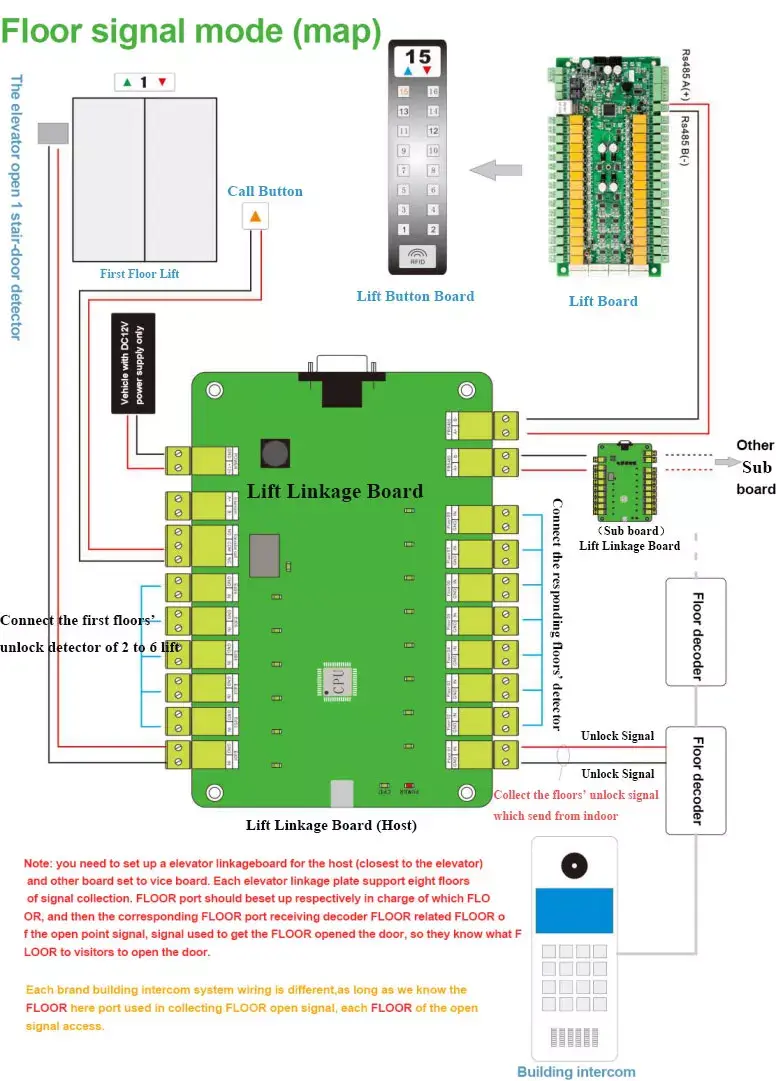

2. Chế độ thu thập tín hiệu của các tầng:

Khi sử dụng FC-ED86 làm bo mạch thu thập tín hiệu tầng (thiết lập FC-ED86 để thu thập tín hiệu cho một số tầng nhất định), mỗi bo mạch hỗ trợ thu thập tín hiệu từ 8 tầng; do đó, nếu số tầng vượt quá 8, cần bổ sung thêm bo mạch FC-ED86. Các bo mạch này được kết nối nối tiếp qua giao diện FRS485, với khả năng kết nối tối đa 8 bo mạch (để thu thập tín hiệu mở cửa thang máy cho tòa nhà 64 tầng). Cuối cùng, các bo mạch thu thập tín hiệu tầng này phải được kết nối với bo mạch chính (liên kết) qua FRS485 (một trong các bo mạch FC-ED86 được thiết lập ở chế độ bo mạch chính); cổng gọi thang máy trên bo mạch FC-ED86 (ở chế độ chính) sẽ được kết nối với đường tín hiệu của nút gọi thang tại tầng 1 (nút dùng để gọi thang máy xuống tầng 1), giúp khách đến thăm có thể gọi thang máy.

Kết nối hai dây từ giao diện ED01 vào đường tín hiệu phát hiện mở cửa thang máy tại tầng 1 để FC-ED86 nhận biết thang máy đã đến tầng 1 và mở cửa cho khách vào; nếu có nhiều thang máy, các đường tín hiệu phát hiện mở cửa của thang máy khác có thể được kết nối vào các giao diện ED02...ED06 (hỗ trợ tối đa 6 thang máy hoạt động đồng thời). Sau đó, kết nối các chân A và B của giao diện liên lạc nội bộ (intercom) trên bo mạch FC-ED86 với chân A và B của bo mạch kiểm soát ra vào thang máy (A nối với A, B nối với B), và cuối cùng cấp nguồn cho FC-ED86 cùng các thiết bị khác.

Lưu ý

1. Phải cài đặt hoàn tất bo mạch chính thang máy trên phần mềm quản lý trước khi sử dụng bo mạch mở rộng thang máy. Sau đó, liên kết thông tin giữa bo mạch chính và bo mạch mở rộng thông qua phần mềm quản lý. Khi đó, bo mạch mở rộng mới có thể hoạt động cùng bo mạch chính.

2. Nếu hệ thống liên lạc nội bộ (intercom) của tòa nhà hỗ trợ truyền dữ liệu qua giao thức RS485 hoặc RS232, bạn có thể sử dụng "chế độ liên kết qua giao thức truyền thông" để thiết lập liên kết; bạn có thể tự cấu hình giao thức này thông qua phần mềm quản lý của chúng tôi.

3. Bo mạch mở rộng thang máy hỗ trợ chức năng gọi thang (cổng gọi thang máy), cho phép gọi thang máy về tầng 1 để thuận tiện cho việc đón khách. Đường tín hiệu này bắt buộc phải được kết nối. 4. Bo mạch mở rộng thang máy hỗ trợ chức năng phát hiện trạng thái mở cửa cho 6 nhóm (các cổng ED01-ED06); thiết bị có thể kết nối với 6 thang máy qua cổng ED và phát hiện khi thang máy đang ở tầng trệt, từ đó cho phép thang máy đón khách một cách thuận lợi. Bắt buộc phải kết nối đường dây này (tín hiệu chuyển mạch tiếp điểm khô/không điện áp).

5. Bo mạch hỗ trợ cài đặt độ trễ đóng cửa để khách có thể bước vào thang máy thuận lợi. Vui lòng điều chỉnh thời gian dựa trên khoảng cách từ cửa đến thang máy.

6. Thiết bị sử dụng cơ chế thu thập tín hiệu tầng; mỗi bo mạch mở rộng hỗ trợ thu thập tín hiệu cho 8 tầng. Nếu số tầng vượt quá 8, cần lắp thêm bo mạch và kết nối chúng qua giao thức RS485. Trước khi sử dụng, vui lòng cấu hình các tham số tầng mà mỗi bo mạch sẽ phụ trách. Các cổng tầng (cổng Tầng 01 - Tầng 08) nhận tín hiệu chuyển mạch tiếp điểm khô (tín hiệu chuyển mạch không điện áp).

Yêu cầu về đấu nối dây:
